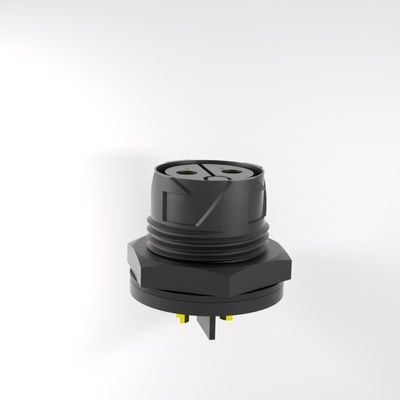

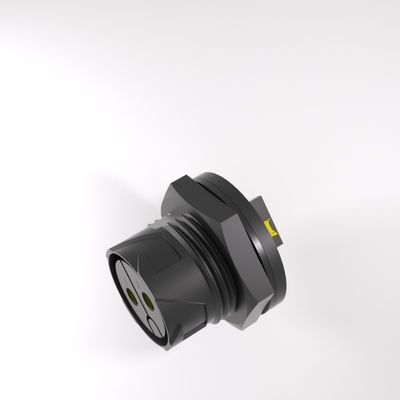

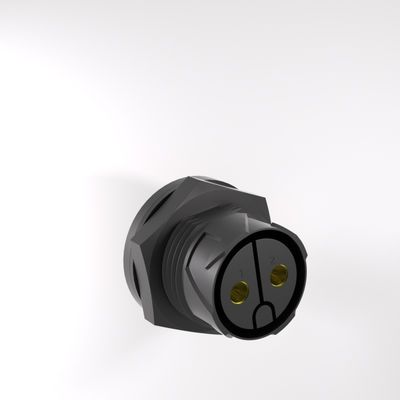

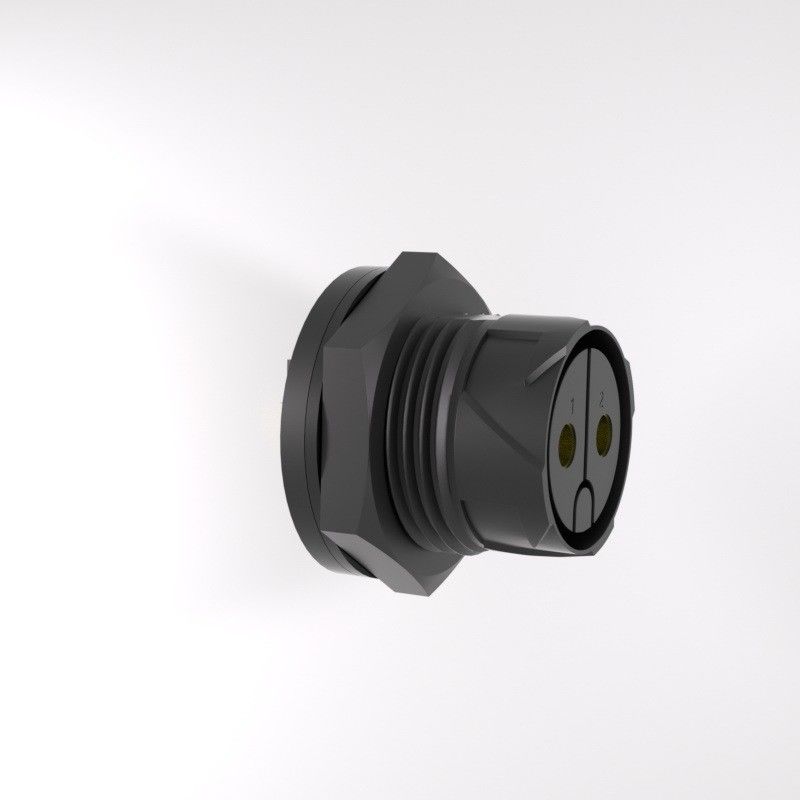

Selbstverriegelnder 400V wasserdichter Panel-Steckverbinder mit frontseitig montiertem Buchsenstift für sichere elektrische Verbindungen

Markenbezeichnung:	Cablein
Modellnummer:	CB-P20-2P
MOQ:	1 Stück
Preis:	Price Can Contact With Our Sales
Verpackungsdetails:	Exportkarton von hoher Qualität
Zahlungsbedingungen:	T/T, Western Union

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

Shenzhen, China

Zertifizierung:

CE, ROHS, TUV , ETL

Steckergröße:

Selbstverriegelnde wasserdichte Panelverbindung P20-2/3 Kern Frontmontierte weibliche Nadel

Steckerstil:

Paneltyp

Verbindungsmodus:

Schraubgelenkt

Kontaktmaterial:

Metall aus Messing

Haltbarkeit:

≥1000 mal

Industrielle Elektronik:

Zubehör

Betriebstemperatur:

-40 °C bis 105 °C

Steckertyp:

Druckverriegelung

Versorgungsmaterial-Fähigkeit:

50000 Stück pro Tag

Hervorheben:

Selbstverriegelnde wasserdichte Plattenanschluss

400 V wasserdichtes Panel-Anschluss

Produkt-Beschreibung

Selbstverriegelung 400V wasserdichtes Panel Anschluss P20-2/3 Kern Front montiert weiblicher Pin

Produktübersicht

Hochleistungs-wasserdichtes Panel-Anschlussgerät mit Selbstschließmechanismus, für industrielle Anwendungen konzipiert, die zuverlässige elektrische Verbindungen in schwierigen Umgebungen erfordern.

Schlüsselmerkmale

Pin-Konfiguration: 2/3/4/5/7/9/12 Männlich/Weiblich

Aktuelles Rating: 10A Max

Material: PA66 Nylon

Verbindungsart: Wasserdicht ohne Schraube

Betriebsspannung: 400 V

UV-Widerstand: Außengehalten

Aufbau von Draht: Schrauben und Schraubenverbindungen

Kabel OD Reichweite: 4-9 mm

Technisches Datenblatt

Teil Nr.	CB-P20-2P	CB-P20-3P	CB-P20-4P	CB-P20-5P	CB-P20-7P	CB-P20-9P
Schrauben	2 Pinien	3 Pinien	4 Stecker	5 Pinien	7 Pin	9 Pin
Verbindungsdraht	√	√	√	√	√	√
Verriegelungsdraht	√	√	√	√	*	*
Bindungskontakt	φ2,7*2	φ2,7*3	φ2,7*4	φ1,8*5	φ1,8*7	φ1,0*9
Verriegelungskontakt	φ2,4*2	φ2,4*3	φ2,4*4	φ1,8*5	*	*

Leistungsspezifikationen

Parameter	1.5mm2 / 16AWG	0.5mm2 / 20AWG	0.5mm2 / 20AWG
Nennstrom	15A	5A	5A
Nennspannung	400 V Wechselstrom	250 V Wechselstrom	250 V Wechselstrom
Isolierspannung	2000V Wechselstrom	1500 V Wechselstrom	1500 V Wechselstrom
Kontaktimpedanz	< 3 mΩ	< 5 mΩ	< 5 mΩ
Temperaturanstieg	20A 30°C↓;25A 40°C↓;30A 50°C↓	10A 30°C↓;15A 40°C↓;20A 50°C↓	5A 30°C↓;7A 40°C↓;10A 50°C↓

Isolierwiderstand: ≥ 1000 MΩ

Mechanische Lebensdauer: ≥ 1900 Zyklen

Umgebungstemperatur: -40°C bis +85°C

Hochtemperaturalterung: 85°C / 168 Stunden

Produktmerkmale

Der selbstverriegelnde wasserdichte Panel Connector P20-Serie bietet mit seinen innovativen Designmerkmalen eine außergewöhnliche Zuverlässigkeit für anspruchsvolle industrielle Anwendungen.

Selbstschließmechanismus:Sicherstellung sicherer Verbindungen, die Vibrationen und versehentlichen Trennungen widerstehen
Wasserdichte Konstruktion:IP67-Schutz vor Feuchtigkeit, Staub und Umweltverschmutzungen
Dauerhafter Bau:PA66 Nylonmaterial bietet eine hervorragende mechanische Festigkeit und UV-Resistenz
Versatile Anbringung:Frontmontage mit mehreren Verkabelungsmöglichkeiten für eine flexible Integration

Anwendungen

Ideal für verschiedene industrielle und Außenanwendungen, die zuverlässige wasserdichte elektrische Verbindungen erfordern:

Industrielle Steuerungen und Automatisierungssysteme
Außenbeleuchtung und elektrische Ausrüstung
Solarenergiesysteme und Mikro-Wechselrichter
Landwirtschafts- und Viehzuchtgeräte
Anwendungen im Bereich Marine und Automotive
HVAC- und Gebäudeautomationssysteme

Häufig gestellte Fragen

Welche Wasserdichte bieten Sie an?

Wir bieten eine umfassende Palette von wasserdichten Steckverbinder einschließlich P16 Selbstverriegelung Injektion Typen, Montage Steckverbinder, über Form Steckverbinder, T-Steckverbinder, Y-Steckverbinder,und spezielle Lösungen für ViehzuchtIn vielen Fällen werden eigene Formen und maßgeschneiderte Designs verwendet.

Wie kaufe ich Ihre Produkte?

Kontaktieren Sie unser Vertriebsteam mit den folgenden Angaben:

Aktuelle Einstufung und Anzahl der erforderlichen Kontakte
bevorzugter Baustil
Spezifikationen für die Kabellabmessung
Kabellänge und Versandvorlieben

Wie kann ich Ihr Team kontaktieren?

Kontaktieren Sie uns per E-Mail, Telefon, Skype oder WhatsApp.Unser erfahrenes Team mit mehr als 8 Jahren Erfahrung in der Branche bietet professionelle Vertriebs- und F&E-Unterstützung, um Ihre technischen Anforderungen und Anwendungsprobleme schnell zu bewältigen.

Sind Proben verfügbar?

Ja, wir liefern Proben mit Frachtkosten, die vom Kunden gedeckt werden. Bitte geben Sie Ihre Kurierkonto-Daten und Versandadresse an, um die Proben schnell liefern zu können.
